揭秘分汽缸内部构造的设计巧思

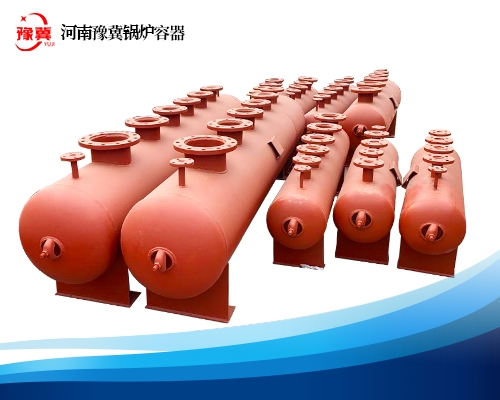

分汽缸在热力系统里起着关键作用，其内部构造藏着不少设计巧思，目的是实现蒸汽的良好分配与利用。

进汽管的布局考量

分汽缸的进汽管设计很有讲究。一般来说，进汽管会按特定角度接入分汽缸，这可不是随便定的。以倾斜角度接入，蒸汽进入分汽缸时，能借助自身动能沿内壁螺旋式流动，这样能防止蒸汽直接冲撞分汽缸内壁，降低对设备的损耗。并且，螺旋式流动有利于蒸汽在分汽缸内分布得更均匀，给后续各支管蒸汽分配创造好条件。

隔板的巧妙设置

在分汽缸内部，隔板是重要组件。隔板把分汽缸划分成不同区域，这些区域依据实际需要，在蒸汽压力、流量等方面有差别。像靠近进汽口的区域蒸汽压力相对高些，通过合理设置隔板，能把不同压力需求的蒸汽引到对应的支管。而且，隔板上会设计导流孔或者导流槽，蒸汽经过时，能进一步调整流向和流速，让蒸汽分配更有针对性。

支管的分布规律

分汽缸的支管分布遵循规则。不同用途的支管会根据蒸汽用量和使用先后顺序，在分汽缸上合理安排位置。对于蒸汽用量大的支管，会设置在靠近进汽口且蒸汽压力比较稳定的地方，确保能得到足够蒸汽。而对蒸汽品质要求高的支管，会放在蒸汽流动平稳的区域，减少蒸汽杂质和波动对其产生影响。

疏水装置的设计要点

疏水装置是分汽缸必不可少的部分。蒸汽输送过程中，会有部分蒸汽凝结成水。疏水装置一般装在分汽缸底部，其结构设计要做到能及时排出凝结水，同时不让蒸汽泄漏。比如用浮球式疏水阀，凝结水积攒到一定程度，浮球因浮力上升，打开排水口排出凝结水；水位下降，浮球回落关闭排水口，有效避免蒸汽流失，保持分汽缸内蒸汽干燥，让输送顺畅。

这些设计巧思相互配合，让分汽缸在热力系统中可以良好运作，实现蒸汽合理分配与有效利用，保障整个系统稳定运行。
